管接头国家标准合集

　　管接头是建筑工程和水利工程中常用的管道连接配 件，同时也广泛应用于电力、石油、化工、航空、航天等 领域。为保障工程质量和行业安全，我国颁布了管接头国 标，对管接头的设计、制造、检验、安装和使用进行了统 一规范和要求，下面就来介绍一下这个标准。

　　管接头国标是指 GB/T 12459-2005《钢制对焊式弯头 和异径管配件》和 GB/T 13401-2005《钢制对焊式管件》两 项标准。这两项标准主要规范了钢制对焊式弯头、异径管 配件和管件的设计、材料、制造、检验、标志、包装、运 输等方面的要求。其中 GB/T 12459-2005 适用于 DN15～ DN1200，壁厚为不超过 120mm，使用 PN（公称压力）为 10MPa～32MPa 的对焊式弯头和异径管配件；GB/T 134012005 适用于使用 PN 为 1MPa～150MPa，公称通径 DN 为 15～ 4000mm 的对焊式管件。

　　软管接头国标是指软管接头产品的标准化要求。软管接头产品是 一种连接软管和设备的关键部件，常用于石油、化工、能源等行业。 它具有密封性好、连接牢固、易于安装和拆卸等特点，广泛应用于工 业生产和民生领域。

　　软管接头国标的制定意义重大。首先，它统一了软管接头产品的 技术要求，有助于提高产品的质量标准。通过规定产品的材料、尺寸、 性能等方面的要求，可以确保软管接头的稳定性和可靠性，减少使用 过程中的故障和安全隐患。

　　其次，软管接头国标促进了产品的互换性和兼容性。不同厂家生 产的软管接头可以按照国标进行设计和生产，这样可以确保不同品牌 的软管接头能够互相兼容和互换使用。这为用户带来了更多的选择余 地，降低了采购成本，提高了产品的灵活性和可替代性。

　　同时，软管接头国标对于行业发展也具有重要意义。它为行业提 供了一个统一的技术标准，促进了行业的规范化和标准化发展。通过 制定国标，可以引领行业的技术进步和产品创新，提高整个行业的竞 争力和市场地位。

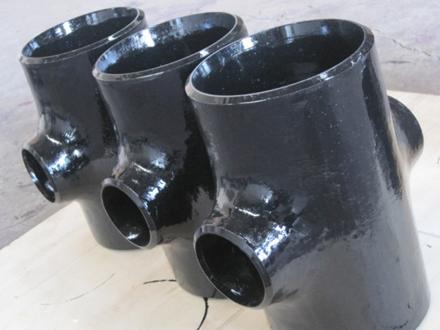

　　三通管接头国标指的是中国国家标准化管理委员会发布的有关三 通管接头产品的标准规范。其中包括了三通管接头的型号、尺寸、材 质、性能、试验、检验、包装、运输和贮存等方面的内容，用于指导 生产厂家、销售商和用户在产品设计、制造、选择和使用过程中的相 关要求和技术规范。常见的三通管接头国标包括 GB/T 14383-2008 金 属管用弯头、三通和四通管件、GB/T 32610-2016 防护口罩技术规范 等。

　　三通管接头国标指的是中国国家标准化管理委员会发布的有关三 通管接头产品的标准规范。其中包括了三通管接头的型号、尺寸、材 质、性能、试验、检验、包装、运输和贮存等方面的内容，用于指导 生产厂家、销售商和用户在产品设计、制造、选择和使用过程中的相 关要求和技术规范。常见的三通管接头国标包括 GB/T 14383-2008 金 属管用弯头、三通和四通管件、GB/T 32610-2016 防护口罩技术规范 等。

　　贵阳装修 管接头种类 管接头标准 管接头是液压术语，是液压系统中连接管路或将管路装在液压元件上的零件，这是一种在流 体通路中能装拆的连接件的总称。具有端直通接头、直通接头、三通接头等种类，同时也分 有液压软管、高压球阀、意图奇的快速接头等分类，其中最大的最显著的区别的就是液压的

　　压力是大的惊人的，液压油管突然爆裂油的冲击力是很大的。 1 概述(Pipe joints) 液

　　压术语，是液压系统中连接管路或将管路装在液压元件上的零件，这是一种在流体通路中能 装拆的连接件的总称。 主要包括:焊接式、卡套式和扩口式。 2 接头附件 包括： 螺母、卡套、扩口芯子、扩口套、扩口螺母。 3 接头种类 端直通接头、直通接头， 三通接头、弯头、带活螺母接头、铰接接头、堵头、过渡接头等。 双卡套接头的组成： 前卡环、后卡环、螺母。 材质常用的是不锈钢和铜。 公制、美制和英制螺纹标准。 NP云开(Kaiyun)T，PT，G 都是管螺纹。 NPT 是 National (American) Pipe云开(Kaiyun) Thread 的缩写，属于美国 标准的 60 度锥管螺纹，用于北美地区.国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家.常用于水及 煤气管行业，锥度规定为 1:16.国家标准可查阅 GB/T7306

　　d、法兰密封面有:平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面

　　e、苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似,不再追述

　　带螺纹各类型号，本示《书写方式》是指常用标准，非常用标准由以下几种型式表示；

　　带螺纹各类型号，本示《书写方式》是指常用标准，非常用标准由以下几种型式表示；

　　金属软管是一种弹性材料，广泛应用于航空、航天、化工、医药等领域。而金 属软管接头则是将多个金属软管相连接的组件，其质量和标准是与金属软管的性能 密切相关，具有重要的意义。

　　金属软管接头可分为一般接头和自锁接头两种。其中一般接头多用于低压、小 口径的场合，质量要求相对较低；自锁接头则多用于高压、大口径的场合，质量要 求相对较高。

　　金属软管接头的材质通常采用铜、不锈钢等。其中不锈钢具有热稳定性好、耐 磨损、耐腐蚀等特点，是较为理想的金属软管接头材料。

　　目前，我国关于金属软管接头的标准主要有以下几种：GB/T983-2008《无管夹 锁紧连接法兰》、GB/T6109-2008《钢管螺旋加强接头》、GB/T19216-2003《金属 软管配制规则》等。

　　在国际上，金属软管接头的标准也被广泛应用。例如，美国标准院（ANSI） 的标准 ANSI B16.5-1996 关于“管法兰与管配件的钢制螺旋面法兰”规定了不同尺寸 的法兰的尺寸和封面等内容。而欧洲标准组织（CEN）颁布的标准 EN 14423:2013 制定了带有卡箍的软管连接件的要求和测试方法，旨在确保使用的软管和连接件符 合欧洲市场的合规要求。

　　一、卡套式管接头的装配 （一）预装 ①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。一般需要专用的预器。 管径小的接头可以在台钳上进行预装。具体做法是，用一个接头作为母体，将螺母、卡套 压紧到管子上可。主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等 型式。笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结 果就造成了泄漏，而此问题往往被忽视。正确的做法是，管子一端用什么样的接头体连接， 对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。 ②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高 压空气吹净后再使用。 ③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。 ④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。在进行管路连 接时，再按规定的拧紧力装配。ф 6-1 卡套的拧紧力为 64-1 15n、16ф mmr 259n、ф 18mm 的为 450n。如果在预装时卡套变形严重，会失去密封作用。 （二）.禁止加入密封胶等填料。有人为了取得更好密封效果，在卡套上涂上密封胶，结果 密封胶被

　　一、卡套式管接头的装配 〔一〕预装 ①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。一般需要专用的预器。 管径小的接头可以在台钳上进展预装。具体做法是，用一个接头作为母体，将螺母、卡套 压紧到管子上可。主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等 型式。笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不一样，结 果就造成了泄漏，而此问题往往被无视。正确的做法是，管子一端用什么样的接头体连接， 对应的连接端那么用一样类型的接头预装，这样能最大限度地防止出现泄漏问题。 ②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高 压空气吹净后再使用。 ③预装时，应尽量保持管子与接头体的同轴度，假设管子偏斜过大也会造成密封失效。 ④预装力不宜太大使卡套的刃刚好嵌入管子外壁，卡套不应有明显变形。在进展管路连接 时，再按规定的拧紧力装配。ф6-1 卡套的拧紧力为 64-1 15n、16фmmr 259n、ф18mm 的为 450n。如果在预装时卡套变形严重，会失去密封作用。 〔二〕.制止参加密封胶等填料。有人为了取得更好密封效果，在卡套上涂上密封胶，结果 密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故
