列管式蒸汽热交换器—参数

发布时间：2025-07-27 23:08:58 发布人：小编浏览量：

　　管径与长度：标准管径为Φ19mm（3/4英寸）或Φ25mm（1英寸），壁厚1-3mm，长度1-6m。例如，某乙烯裂解装置采用Φ19×2mm不锈钢管（长度6m），传热系数达4500 W/(m²·K)，较传统设备提升30%。排列方式：正三角形排列优化流体湍流，管间距为1.5-3倍管径，配合内置多叶扭带形成三维流场，传热效率提升25%-30%。304/316L不锈钢：耐Cl⁻腐蚀，适用于食品、制药行业，表面粗糙度Ra≤0.8μm。钛合金：耐海水腐蚀，密度4.5g/cm³，强度高，适用于沿海电厂、海洋平台。碳化硅：耐强酸腐蚀，Kaiyun中国热导率40-60W/(m·K)，适用于化工废气处理。

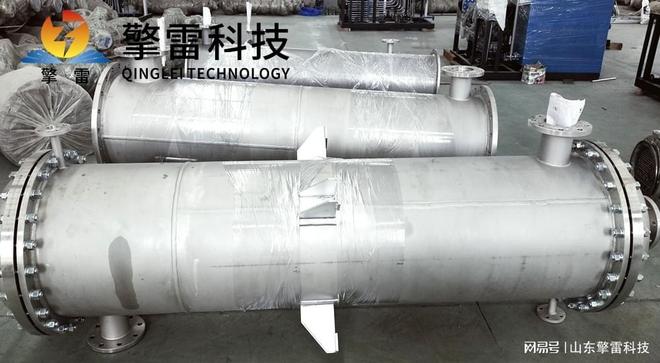

列管式蒸汽热交换器—参数(图1)

　　壳体与管板设计壳体材质：碳钢（成本低，耐压≤1.6MPa）或不锈钢（耐腐蚀，耐压≤4.0MPa），钛合金设备耐压可达10MPa。管板结构：固定管板式（温差≤50℃）、浮头式（温差≤150℃，清洗方便）、U型管式（高温高压场景，管束可抽出检修）。折流板优化：弓形折流板切去高度为壳体内径的20%-25%，间距为管径的5-8倍（如150mm间距），使湍流强度提升40%，传热系数增加20%。关键组件配置冷凝水排放系统：采用热静力型疏水阀组，回收率达90%，年节能效益显著。蒸汽过滤器与汽水分离器：保持蒸汽干度95%，避免湿蒸汽冲蚀管壁。智能控制模块：集成温度传感器与变频调节系统，实现±1℃精密控温，响应时间30秒。二、性能参数：高效传热与节能降耗的技术突破核心传热指标传热系数：汽水换热场景：总传热系数≥3000 W/(m²·K)，潜热利用率≥90%。极端工况：螺旋缠绕管束传热系数突破12000 W/(m²·K)，适用于12MPa/450℃合成气处理。换热效率：锅炉给水加热：螺旋缠绕式设备实现10级预热，给水温度达180℃，煤耗降低5%。余热回收：某电厂通过热管技术回收烟气余热，年节约标煤超2000吨。流体相态与压降控制蒸汽参数：干度95%，过热度≤10℃，冷凝水排放温度≤80℃。流速优化：管程流速：液体1-3 m/s，气体10-30 m/s，避免振动或磨损。壳程流速：液体0.5-1.5 m/s，气体5-15 m/s，折流板设计使压降降低30%。压降管理：某炼油厂常减压装置通过优化管程流速，使合成气冷却效率提升28%，压降控制在设计值15%以内。

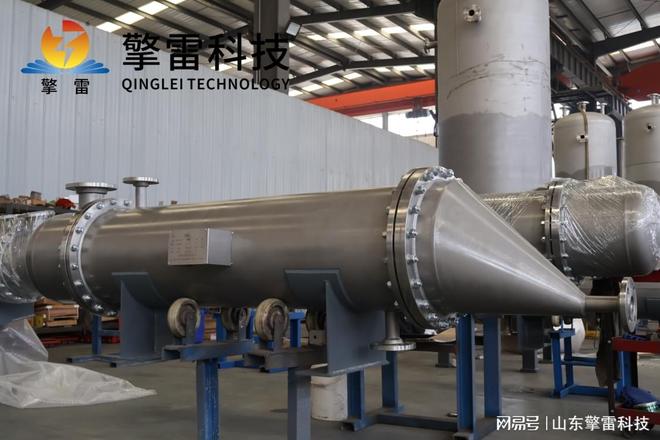

列管式蒸汽热交换器—参数(图2)

　　节能与环保效益热效率提升：在火电厂中，列管式蒸汽换热器将高压蒸汽冷凝为水，同时将给水加热至280℃，热效率达90%以上。碳减排案例：某医院项目采用智能温控系统，年蒸汽消耗量从4800吨降至3600吨，碳减排量达220吨/年。水资源循环：冷凝水回收率达90%，配合EDTA+柠檬酸复合清洗剂（浓度2-5%），实现零排放运行。三、选型参数：适配不同工况的定制化方案应用场景分类场景特点选型建议电力行业高压蒸汽冷凝、锅炉给水加热推荐U型管式或浮头式，耐压≥4.0MPa，传热系数≥3500 W/(m²·K)化工生产合成气冷却、浓硫酸浓缩选用碳化硅或哈氏合金（C276），耐温≥300℃，耐压≥3.0MPa海洋工程海水淡化、沿海电厂冷却优先钛合金材质，耐腐蚀等级≥5级，设计寿命≥20年食品制药卫生级换热、巴氏杀菌表面粗糙度Ra≤0.4μm，符合FDA标准，支持CIP/SIP清洗关键性能指标工作压力：碳钢设备≤1.6MPa，不锈钢设备≤4.0MPa，Kaiyun中国钛合金设备达10MPa。温度范围：覆盖-200℃至700℃，超临界CO₂发电换热器工作温度达700℃。污垢系数：清洁工况取0.0001-0.0002 m²·K/W，重油介质需增加至0.002 m²·K/W。材质适配性高腐蚀性介质：推荐哈氏合金（C276）或钛合金，耐Cl⁻和硫化物腐蚀，寿命延长3倍以上。中等腐蚀性介质：316L不锈钢性价比最优，适用于食品、制药行业。非腐蚀性介质：碳钢（Q345R）成本降低60%-70%，适用于一般工业供暖。四、应用案例：跨行业解决方案验证电力行业：某电厂锅炉系统采用列管式蒸汽换热器，将高压蒸汽冷凝为水，同时将给水加热至280℃，热效率达92%，年增发电量4800万kWh。化工生产：某合成氨项目利用列管式换热器冷却

列管式蒸汽热交换器—参数(图3)
